第 3 章 · 公路车部件组成

车架、前叉、几何

几何表上十几列数字，其实只有三个决定你骑起来什么感觉。这一页教你逐列读，以及哪些数买定就改不了。

  • 3.2 节
  • 适合：正在对着官网几何表发懵的人
  • 约 8 分钟
  • 核对于 2026-10-06

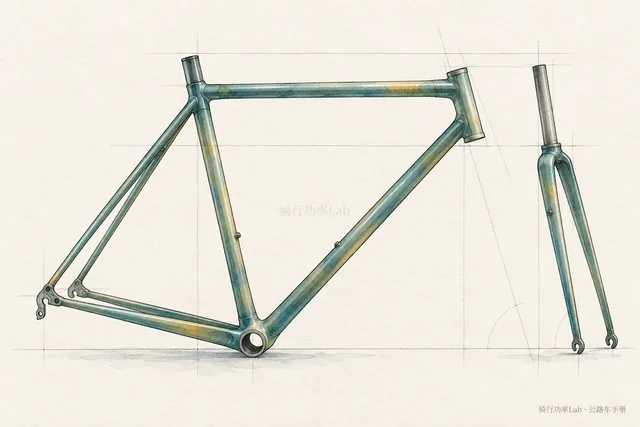

几何阅读要先明确参考点；具体尺寸以厂商几何表为准。

认零件的时候你只需要记住名字。真正难的是下一步：打开品牌官网，看到一张十几列的几何表，不知道哪一列在决定什么。

这一页只解决两件事：把几何表的每一列翻译成人话，以及告诉你哪三个数最该先看。第 4 章拿这些数去做跨车型对比，这一页不重复它，只讲读法。

先分清：哪些数字买定就改不了

这是买整车时唯一真正重要的一件事。

项目 能不能改 怎么处理
Stack（堆高） 不能改 只能靠垫圈和把立角度间接绕开，且有限
Reach（前伸） 不能改 只能换把立长度做补偿
头管角 不能改 属于车架
后下叉长 不能改 属于车架
五通下沉 不能改 属于车架
最大轮胎宽度 不能改 属于车架和前叉的物理限制
把立长度 能改 换把立
车把高度 能改 加减垫圈
坐垫高度、前后、角度 能改 松座管夹和坐垫夹头
曲柄长度 能改 换曲柄组

前六项属于车架，一项都无法后期修改。所以说「先看车架」，不是因为它贵，是因为它是唯一不可逆的。

Canyon 在官方几何说明里把这层意思写得很直白：**Stack 和 Reach 量的是车架到哪里结束，而不是你的手握在哪里。**真正决定骑感的还包括车把形状、把立长度和出厂配的垫圈数量。Canyon 因此另外给了两个数，从握把位置算起。

所以拿到一张表，先确认一件事：表上的 Stack 和 Reach 是从头管顶端量，还是从握把量？ 两者不是同一个数，也不能直接互相比较。

车架几何里最该先看懂的量：Stack 与 Reach，以及四个用编号标出的相关尺寸。1 座管角　2 头管角　3 后下叉长　4 五通

三个最该先看的数

一、Stack（堆高）

从五通到车架头管顶端的垂直高度。这个数越大，车头越高，骑姿越直立；越小，你趴得越低。

二、Reach（前伸）

同一个起点到同一个终点的水平距离。这个数越大，你的上半身要伸得越远。它不能靠「换个短把立」无限补偿 —— 把立改动会同时改变转向手感。

三、头管角，以及它背后的 Trail

头管角是头管本身的倾斜角度。但只看头管角会误判，因为它只说明转向轴的方向，不说明前轮跟在哪里。

Canyon 在官方说明里给了 Trail 的定义：**前轮接地点的位置，与转向轴延长到地面那个交点之间的距离。**接触点跟得越远（Trail 越大），高速时车头越沉、越稳；Trail 越小，转向越快、越灵活。

以 Giant 官方几何表为例，同一款 TCR Advanced Pro，不同尺码的 Trail 是这样：

尺码 XS S M ML L XL
Trail 72.1 mm 64 mm 59.2 mm 59.2 mm 59.2 mm 59.2 mm
头管角 71.0° 72.3° 73.0° 73.0° 73.0° 73.0°
Stack 517 mm 528 mm 545 mm 562 mm 581 mm 596 mm
Reach 376 mm 383 mm 388 mm 393 mm 402 mm 412 mm

这张表里有一个必须养成的读表习惯：**小尺码的 Trail 常常明显更大。**XS 的 72.1 mm 比 M 的 59.2 mm 大了将近 13 mm，这是长度差；不能与角度变化直接比较大小。这意味着「这款车操控怎么样」不能用最大尺码那一行来代替，也不能用最小尺码那一行来代替 —— 只看你自己的尺码。

几何表可以用来比较不同尺码的参数；具体设计取舍请查该车型的厂商说明。

一张官方几何表里，每一列叫什么

还是以 Giant 的这张表为例，它给了 A 到 P 十六列。这些列用于本例；其他品牌的字母、名称与测量定义须另查。

列 官方列名 它在说什么
A 座（立）管长 传统尺码的来历，压缩车架里它越来越不能代表尺寸
B 座管角 你相对五通的前后位置
C 上管长度 水平上管的长度
D 头管长度 直接影响 Stack
E 头管角度 转向轴的倾斜程度
F 前叉 官方表把毫米 45 和英寸 1.8 并列显示；不是 451.8 mm
G Trail 转向的稳定程度
H 前后轮距 轴距，两轮轴心之间的距离
I 后下叉长度 这张表全尺码都是 405 mm
J 五通下降高度 五通比轮轴低多少
K 头碗至五通高度 就是 Stack，M 号 545 mm
L 头碗至五通长度 就是 Reach，M 号 388 mm
M 上管至地面高度 跨高，停车时两脚能不能踩实
N 把手宽 车把宽度
O 龙头长度 把立长度
P 曲柄长度 这张表从 165 mm 到 172.5 mm 分尺码给

官方表必须区分单位

2026 年台湾 TCR Advanced Pro Frameset 的 F 列显示 45 mm／1.8 inch，旧稿把两种单位拼成 451.8 mm，已纠正。该数与其前叉偏移相符；不同厂商的列名和字母不能通用，购买仍核对具体年份、地区及定义。

**同一个词，一个可能是前叉长度、另一个可能是前叉偏移，量级差很多。**看表时先对数量级：几十毫米的更像偏移，四百多毫米的更像长度。拿不准就查该品牌的几何表说明，不要靠猜。

前叉：连接转向机构与前轮

前叉从头管穿过去，往下分叉抱住前轮。它参与转向并承受路面与制动载荷；轮组、车架等也承受路面冲击。

上管有三种口径，互不通用

插进头管的那一截叫上管（steerer tube），把立就夹在这里。Park Tool 在它一款上管切割导向器的规格里，把适用的无牙前叉上管写成三种：1″、1-1/8″、1-1/4″。

这三种之间不通用。买前叉、换把立、换头管轴承、换碗组，第一件事都是确认上管是哪种。注意这里有个中文陷阱：车架的「上管」（top tube）和前叉的「上管」（steerer tube）是两个完全不同的零件，中文都叫上管，看英文才不会搞错。

无牙头管的预压：顶盖螺栓和把立螺栓分工不同

现代公路车基本都用无牙头管。Park Tool 的说明里把这件事讲得很明确：

无牙碗组需要让顶盖能够压紧垫圈／把立堆叠，同时保证把立夹持区被转向管充分支撑。顶端间隙、上方垫圈、下方垫圈上限及膨胀塞位置，以前叉和把立的具体说明为准；碳转向管尤其不能只按一个约 3 mm 的经验值截管。顶盖只调轴承预压，把立侧螺栓才固定把立。

还有一条和材料相关的：碳纤维上管不能用普通钢锯片直接切，Park Tool 在同一页注明碳专用锯片要配另一款导向器。

头管有旷量不要凑合骑

判断方法（Park Tool 给的）：捏住前刹车，另一只手盖在头管和碗组上，前后摇车。如果感觉到敲击感或松动，说明轴承预压不足。

头管松不是「骑起来有点响」的程度 —— 转向系统有旷量会直接影响你控制方向。自己不确定就送车店，不要靠「再拧紧一点」试。

前叉偏移怎么影响转向

前叉偏移（fork offset，也叫 rake）指的是前叉两侧与转向轴之间的距离，在前轮轴处测量 —— 这是 Canyon 官方给出的定义。

它的作用方向是这样的（同样来自 Canyon 的官方说明）：

  • 偏移越大：前轮被推得越靠前，转向越轻快、越灵敏。
  • 偏移越小：前轮更靠近转向轴，Trail 变大，速度上来以后越稳。

也就是说，头管角和前叉偏移是一对需要一起看的数：只调其中一个，转向会变。厂商还会用专有设计做这件事 —— Giant 的 OverDrive Aero 就是把前叉上管做成 D 形截面，并配对应形状的垫圈。

车架上还有四个规格，买车时要一起记下来

这四项不会印在几何表里，通常在官网的「规格」栏。以 Giant TCR Advanced Pro 的官方规格为例：

规格 官方值 为什么重要
后轮固定 12 × 142 mm 桶轴 决定你能买哪些轮组
前轮固定 12 × 100 mm 桶轴 同上
最大轮胎宽度 33 mm 改不了，决定舒适上限
座管 Giant Variant，-5/+15 mm 后飘 非圆管，替换件选择受限

把这四项和几何表一起截图存下来。以后想换轮组、换宽胎、换座管，先翻出来对一遍，能省掉一次买错。

几何表里的「尺码」是厂商内部的编号

同样是 M 号，在不同品牌、甚至同一品牌的不同车系里，Stack 和 Reach 都可能不一样。这个数的历史来源是座管长度，而现代压缩车架已经让它失去了直接含义。

**所以不要用「我骑 M 号」这句话去买车。**第 4 章用三款车的官方数据把这件事拆开讲过，这里只提醒你：几何表上的尺码列只是索引，真正要比的是它后面那几列。

需要结合具体条件判断的问题

  • **Trail 的计算。**本页按厂商几何表比较 Trail。自行计算时应先确认测量定义、单位及轮胎条件，避免混用不同来源的数据。
  • **哪种几何「更适合你」。**这取决于你的柔韧性、骑行时长和用途，本手册不给通用答案。第 6 章给的是记录和调整方法，不是一套标准角度。
  • **小尺码的设计取舍。**结合该车型的完整几何和厂商说明理解，不从单个参数推断设计原因。

拿到一张几何表之后，做这三件事

读表的顺序

  1. **先确认测量基准。**看 Stack 和 Reach 是从头管顶端量还是从握把量；这一条决定了你能不能拿这张表和别家的表比。
  2. **只找你可能骑的那两三行。**把这几行的 Stack、Reach、Trail、头管角抄下来。不要用最大或最小尺码的数值代替。
  3. 顺手把规格栏的四个数记下来：前后轮轴规格、最大轮胎宽度、座管形状与直径。这四项改不了。

能后期改动的那几件 —— 车把、把立、坐垫、座管 —— 它们的接口标准比几何数字更容易买错。这是下一篇的内容。
